上海超伦机械与您相约2019 CIFF/FWM/WMF

时间:2019-08-16 分享到:

展位号:7.1D56

时间:9月8日-11日

地点:上海虹桥国家会展中心

展机:

1、意大利CEFLA赛福徕

      自动往复式喷涂机 EASY D

2、意大利GREDA

      钻铣砂CNC加工中心 MITIKA V

3、意大利GREDA

      CNC五轴加工中心 DIVA R2+R1CU

4、德国ALTENDORF欧登多

      推台锯 F 45 ElmoDrive

5、德国ALTENDORF欧登多


      数控电动推台锯 F 92X



......1.......

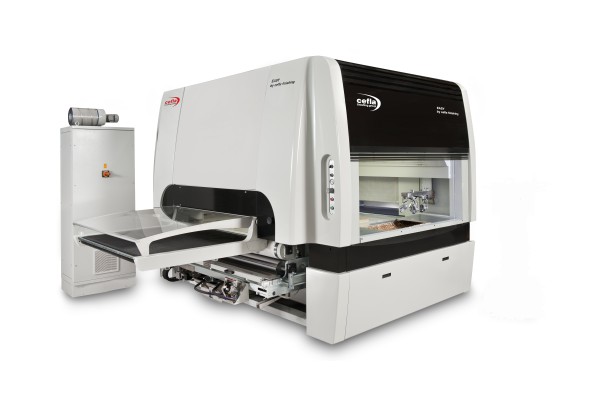

意大利CEFLA赛福徕

自动往复式喷涂机 EASY D

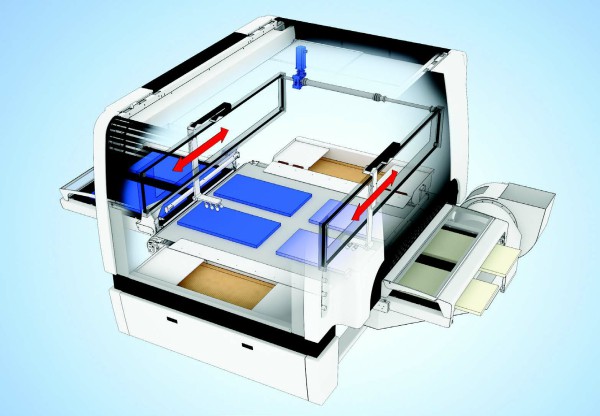

EASY系列喷涂设备是双机械臂往复式喷涂机。它在实现良好品质、均匀喷涂的同时,又实现了简易化的操作。EASY喷涂机可实现良好的哑光和亮光(高光亦可),并可应大批量生产的需求而组成涂装生产线。


感应光栅

电子感应光栅可在进料处识别工件尺寸,并将数据传输至PLC显示屏,从而调控喷枪的开启,实现喷涂优化。

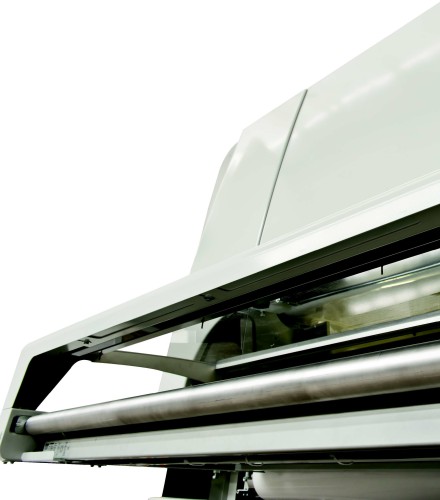

传输系统

采用碳纤维CFB输送带,实现其可回收漆料、使用时间长、便于换、不易让涂料沾到工件底面、封边带涂漆质量良好的特点。配有可清洁小车和皮带自动定中装置。传输皮带两端位于喷涂厢外,实现了皮带两端处气流量佳并不易被空喷漆雾污染。


碳纤维CFB输送带

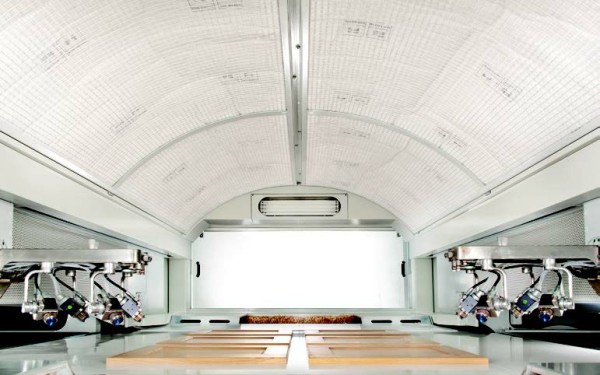

新型散气增压板

CEFLA赛福徕引进了“气雾化”,以新的方式控制喷涂机内的气流以获得良好涂装,并将维护频率下降,油漆转换率增加。

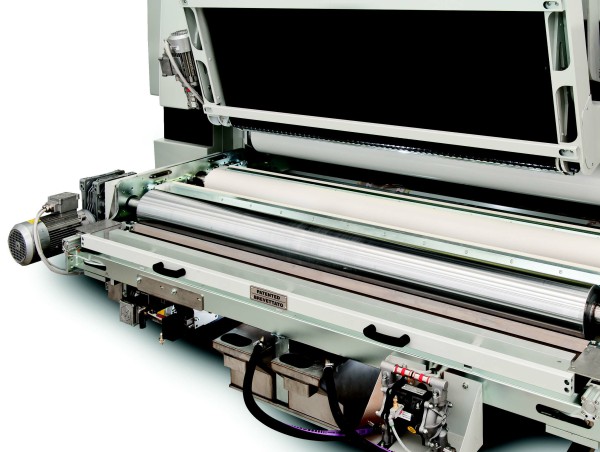

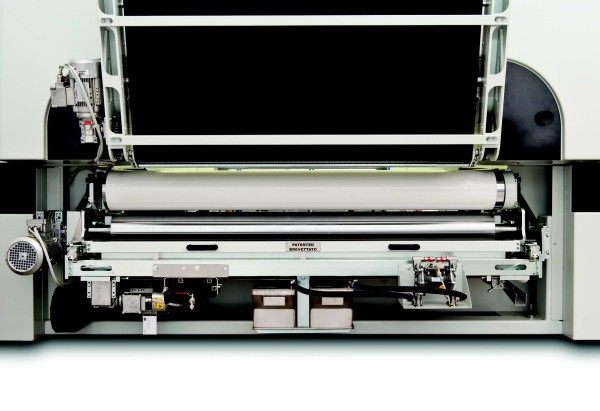

清洁小车

反向转动的滚轴用来清理并回收送料带上的漆料,系统的部分可清洁喷涂房内皮带上的漆料。本机可将清洁用溶剂的消耗量和工作结束后的清洁时间减少。

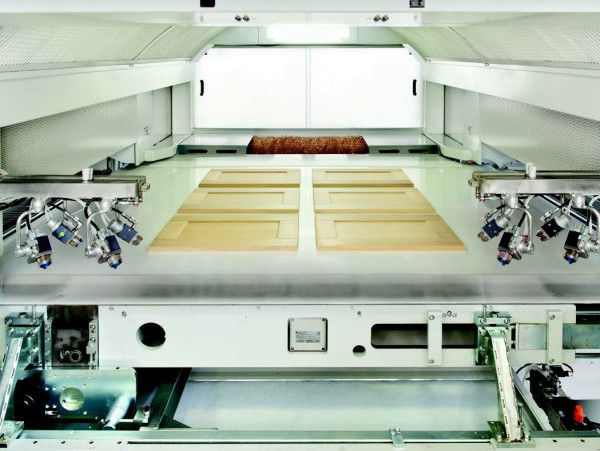

两台喷枪架可通过齿形皮带和电控无刷马达系统使喷枪往复摆动作业,带单独滑杆和支架。每台喷枪架可安装6支喷枪和3套供漆回路。

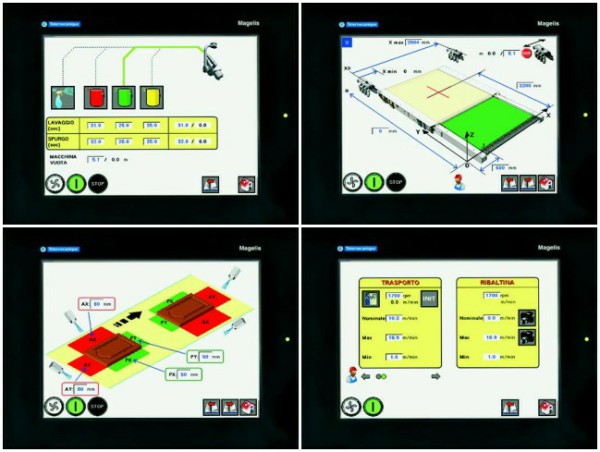

电子控制面板

配有PLC和模拟电路控制板,便于用户设置生产程序。




......2.......

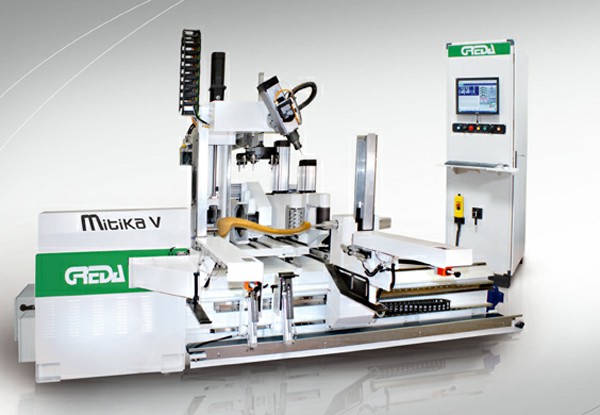

意大利GREDA

钻铣砂CNC加工中心 MITIKA V

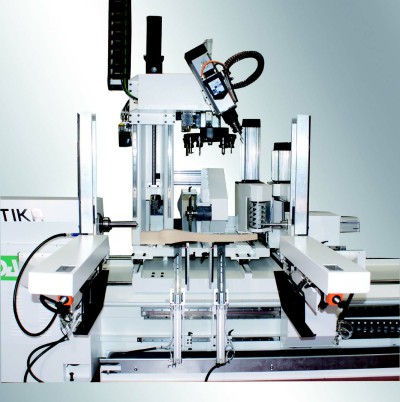

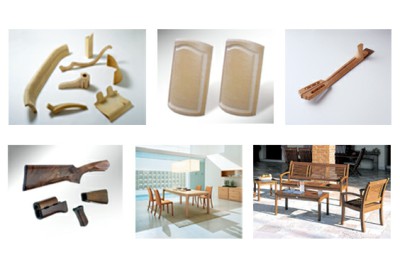

MITIKA V是一款具有钻、铣、砂等多种功能的数控加工中心,用来对木质构件进行镂铣和车削加工。在屏蔽时间内完成换刀而且切割装置和砂光装置联合加工,可以在较短的工作时间内对一个工件进行车削、铣削、成型、砂光和雕刻等操作加工。

X轴纵向行程: 2700 mm

X轴工作行程: (只有操作单元) 1900 mm

    (只有窄砂光单元/砂光单元/铣刀单元) 2050 mm

    (只有锯片单元) 1750 mm

    (只有凿削单元) 1500 mm

Y轴横向行程:   380 mm

V轴横向行程:   720 mm

Z轴垂直行程:   630 mm

B轴行程(电主轴):  +/- 90°

A 轴旋转(因子):    连续地

功率:65 KW

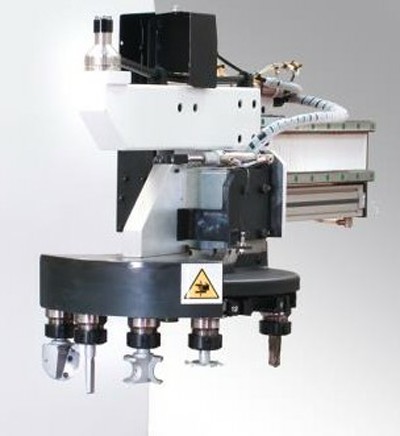

操作单元

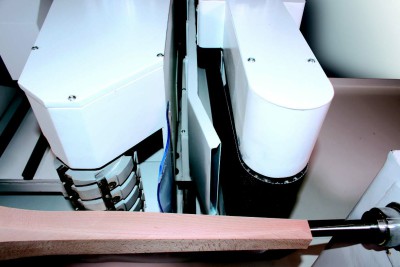

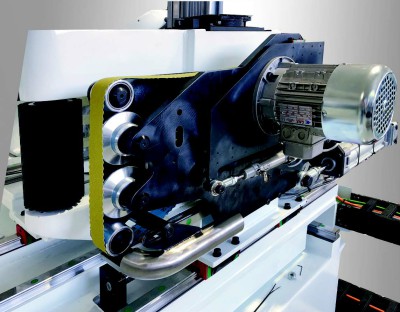

窄砂光单元


砂光单元


铣型/粗加工单元

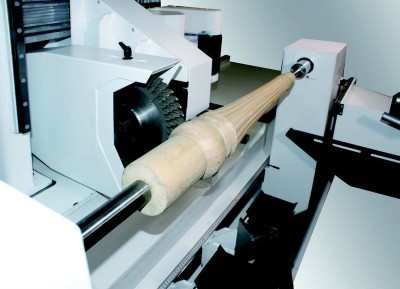

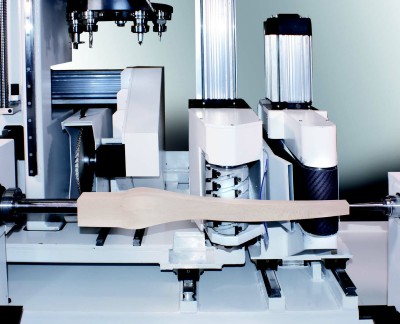

工件旋转单元


凿削单元


自动进料装置

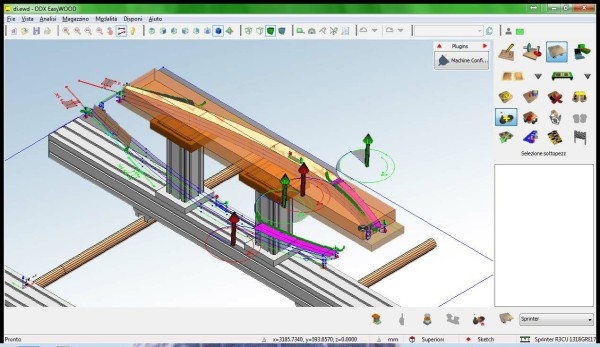

EASY WOOD软件

EASYWOOD是一款多样性且易用的Cad/Cam,可以编程多达5个插补轴,为使用数控加工中心加工木材和类似材料的加工行业提供的CAD/CAM软件解决方案。


远程服务





......3.......

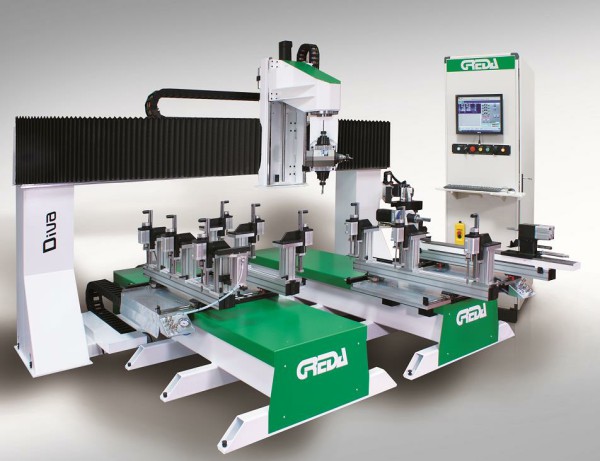

意大利GREDA

CNC五轴加工中心 DIVA R2+R1CU


DIVA R2+R1CU是一款5轴数控加工中心,用来在工件的5个侧面进行从简单到复杂的加工操作:钻孔、开榫眼、开榫头、成型、指接、镂铣等,在不到9平方米的空间中进行

X轴行程:            3500 mm

Y轴行程:               2000 mm

Z轴行程:               750 mm

加工工件通道:      550 mm

直线运动速度:   60 m/min

总装机功率:       24 Kw

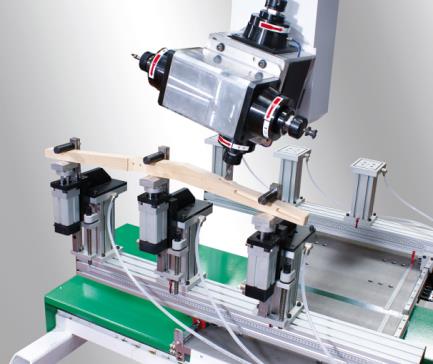

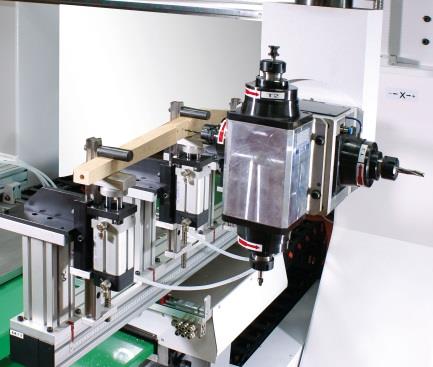

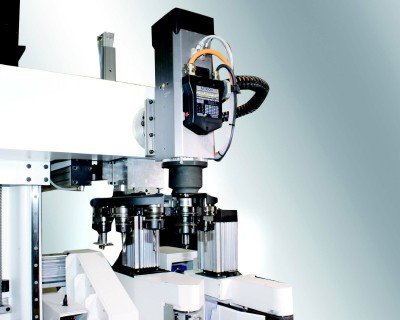

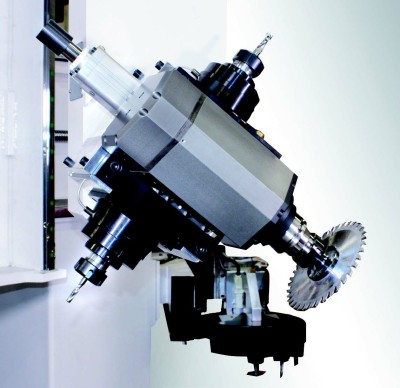

操作单元


RV12 刀库


加工台面

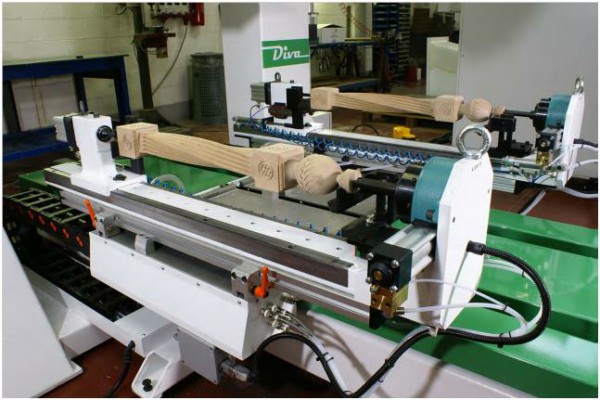

车床单元总成


EASY WOOD软件

EASYWOOD是一款多样性且易用的Cad/Cam,可以编程多达5个插补轴,为使用数控加工中心加工木材和类似材料的加工行业提供的CAD/CAM软件解决方案。


FORMULA模块 - 样条节点优化

FORMULA 是EASYWOOD 的一个选装模块。它是一个可以在零部件加工程序中加入样条轨迹的基于Windows 系统的程序。FORMULA 是设计用来优化设备的移动,这样是为了尽可能地利用数控加工中心的潜能。


远程服务



......4.......

德国ALTENDORF欧登多

推台锯 F45 ElmoDrive

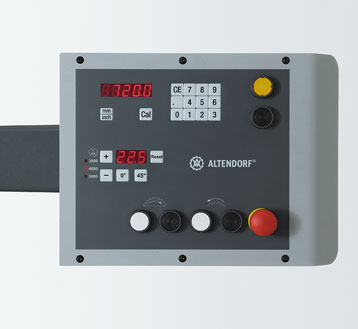

  1. 主锯单元数控升降,数控角度调整。高度、角度校准一键完成,数字显示;
  2. 数控轴校准检测一键完成;
  3. 故障诊断、识别功能;
  4. 运转时间自动计算功能;
  5. 具备USB接口,方便系统更新与数据拷贝;
  6. 一键返回功能;
  7. 可达9999组常用数据存储空能;
  8. CE标准,具备主锯停机刹车功能;
  9. Vario主锯无级变速系统,5.0Kw, 2000-5000转/分无极变速调节。


双轴双向槽锯系统

与主锯配合使用,在切削贴面板时可以不易发生工件的下表面出现崩边现象,或在切削一些不常规材料时,实现一个平直的下表面。槽锯高度方向及侧向电动调节。槽锯功率0.75千瓦,转速8200转/分。




软件对接装置

此装置用于连接优化软件,含端口,连接线,扫描枪。端口打开,可进行优化软件对接。


开料清单夹

用于装夹开料清单或优化料单,装在控制面板侧面,操作简单。

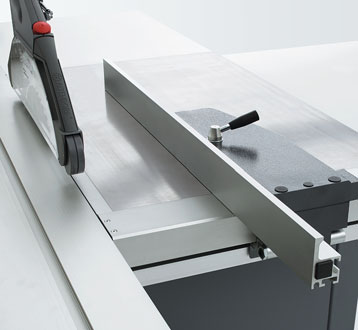

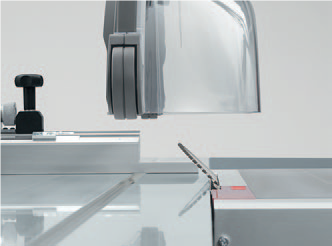

UNO 90数控横档板

精度可达0.1mm,比普通横挡板好。电动横靠尺可使效率增加,同时可大大减少因人工调尺寸读数所产生的错误。数控桃形挡板锯切长度达2900mm。具备尺寸补偿功能。


数控溜板座

运行速度250毫米/秒,精度可达0.1mm, 效率增加,不易发生因为尺寸变化所浪费的调尺时间,不易发生因看错尺产生的材料浪费。铝靠尺危险区域具备自动识别功能,增加切时的安全性。具备尺寸补偿功能,当进行角度切割时,数控溜板座会自动计算尺寸差值并自动调整。

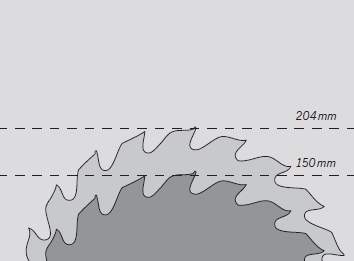

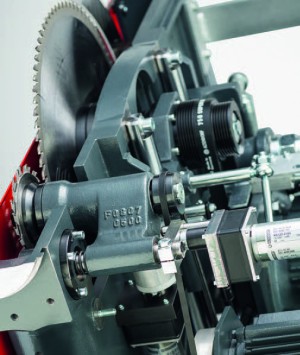

双摆系统切割

双摆角系统额外切割,适用锯片可达550mm,锯切高度可达204mm。


双摆系统

±46°数控调节,两侧调节很快完成,适合多角度及合复合切割。




.......5.......

德国ALTENDORF欧登多

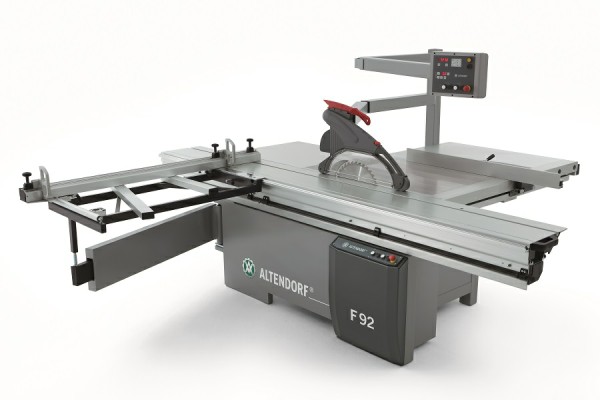

数控电动推台锯 F92X

F92X数控电动推台锯的设计符合人体工程学,控制面板可调整到齐眉高,令其操作方便。溜板座电动调节。

  1. 锯切长度2900 mm;
  2. 平行挡板电动调节,平行挡板锯切宽度1300 mm;
  3. 手动调节横挡板切割长度3200 mm;
  4. 锯电机 5.5 KW,三种转速3/4/5000 r.p.m.;
  5. 槽锯0.75 KW,电动升降调节,手动横向调节;
  6. 主锯片电动升降和电动角度调节,角度数字显示, 精度 +/- 0.1°;
  7. 适用锯片直径可达400 mm, 挡尘罩安装在吸尘托架上。


齐眉高的控制面板

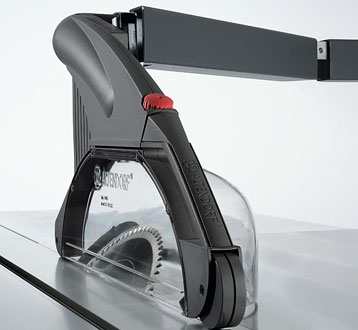

大吸尘罩

体力学优化结构,由窄变宽的调整简单。


电动溜板座

行进速度可达250mm/sec.,尺寸精度由电动控制,达+/- 1/10mm。

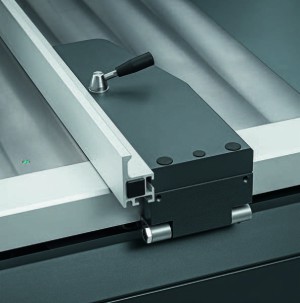

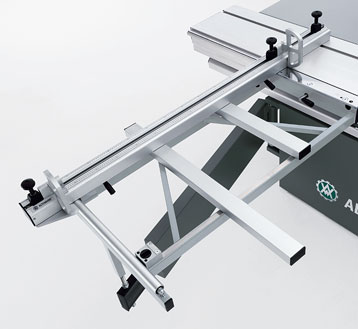

横挡板

调整数值在横挡尺条上清晰可读,实现垂直角度的准确锯切。
